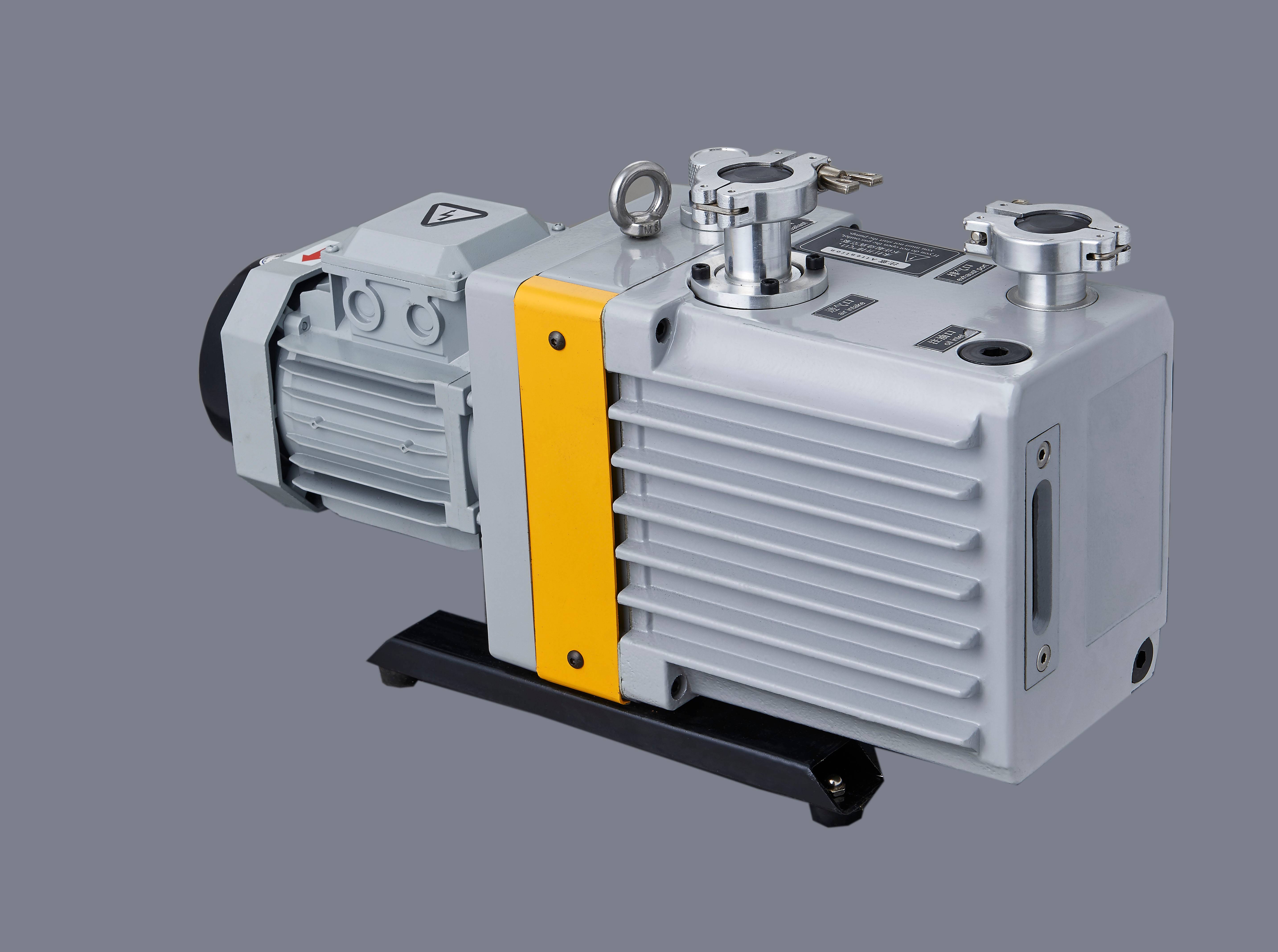

ZDR-8
產品簡介：
一、結構說明
ZDR-V型旋片式真空泵系雙級直聯結構旋片式真空泵（以下簡稱泵），其抽氣原理是由偏心地安裝在泵腔內的轉子及轉子槽內的兩旋片，轉子帶動旋轉時，旋片借離心力和旋片彈力緊貼泵腔壁，把進排氣口分隔開來，并使進氣腔容積周期性地擴大而吸氣，排氣腔容積則周期性地縮小而壓縮氣體，借壓縮氣體壓力和油推開排氣閥排氣，從而獲得真空。
該型泵帶有氣鎮閥，氣鎮閥經特殊設計，有油箱內高溫氣體和油箱外室溫氣體均可滲氣兩種功能，使之抽除水蒸氣能力大大地提高，氣鎮的作用是向排氣腔充入一定量氣體，降低排氣壓力中的蒸汽分壓強
詳細介紹
使用說明
1、查看油位以停泵時注油到油標2／3處為宜。過低對排氣閥不能起油封作用，影響真空度，過高可能會引起通大氣起動時噴油，運轉時，油位應有所降低，停泵油位應有所升高，油泵用清潔的1號真空泵油，從加油孔加入油時，任選擇一加油螺塞，油宜經過濾（用泵進氣口過濾網也可），以免雜物進入，堵塞進油孔。加油完畢，應旋上螺塞，推薦采用石化行業92年新標準礦物油型真空泵油SH0528-92。如果性能要求允許稍低亦可采用運動粘度稍低的牌號，如Vg22、Vg46等。
2、泵可在通大氣或任何真空度下一次起動。
3、環境溫度較高時，油的溫度升高，粘度下降，飽和蒸汽壓增大會引起極限真空略有所下降，特別是用熱偶計測得的全壓強，加強通風散熱可改善泵性能。
4、檢查泵的極限真空，以壓縮式水銀真空計為準，如真空計經分預抽校驗，泵溫達到穩定，泵口與真空計直接通，運轉30分鐘內將達到達極限真空。
5、如相對溫度較高或被抽氣體含有效多可凝性蒸汽時，接通被抽容器后，宜打開氣鎮閥帽后（外氣鎮室溫滲氣），擰開氣鎮內針閥（內氣針高溫滲氣）。
因氣鎮壓閥的特殊設計，內外氣鎮打開時，極限分壓和全壓較低，對于泵性能要求允許稍低的用戶，可完全連續打開氣鎮閥運轉，油溫有所升高。對于泵性能要求較高的用戶，運轉20-40分鐘后關閉氣鎮閥。
停泵前，可開氣鎮閥空載運轉30分鐘，以延長泵油壽命。
六、維護和保養
（一）、注意事項：
1、保持泵的清潔，防止雜物進入泵內。
廣東中德制泵18025183443:
2、保持油位。
3、存放不當，水份或其它揮發性物質進入泵內影響極限真開氣 鎮凈化之，觀察極限真空回升情況，數小時無效，應更換泵油。
換油方法：先開泵運轉約10分鐘，使油變稀，停泵，從放油孔放入，再敞開進氣口運轉1-2分鐘，此間可從吸氣口緩慢加放少量清潔泵油，更換泵腔內存油。
4、不可混入柴油、汽油等其它飽和蒸汽壓較大的油類以免降低極限真空，拆洗泵內零件時，一般用紗布擦拭即可，有金屬碎屑、砂泥等其它有害物質必須清洗時，可用汽油等擦洗，干燥后方可裝配。
5、倘若回泵須拆開清洗或檢修，必須注意拆裝步驟，以免損壞機器。
（二）、拆卸：
1、放油
2、松開進氣法蘭螺釘，拔出進氣管
3、拆下油箱
4、拔出氣鎮連接軟管（低級端蓋上氣鎮接頭連接處）
5、拆下防護蓋，松開泵聯軸節緊定螺釘
6、拆除支座與泵的連接螺釘，拆下泵部裝件，電機拆否視方便而定
7、拆除擋油板及高低級排氣閥座，氣道壓蓋拆否視情況而定
8、松開油泵壓蓋螺釘，拆下油泵泵蓋，泵殼及油泵內外轉子
9、松開低級端蓋螺釘，拆下低級端蓋，拉出低級轉子及旋片
10、松開高級端蓋螺釘，拆下高級端蓋，拉出高級轉子及旋片
（三）、裝配：
1、檢查油泵進油嘴是否堵死。
2、用紗布擦凈零件，防止回絲堵塞進油孔。
3、把高級旋片裝入高級轉子槽內后，再把高級轉子裝入定子，
-4-
廣東中德制泵18025183443:
要求定子倒裝在平臺上，裝入高級泵蓋，銷、螺釘、鍵、用泵聯軸節手盤旋轉，應無滯阻和明顯輕重，低級旋片，轉子裝配方法同上。
4、裝在低級轉子上的鍵，然后裝上油泵內外轉子，油泵泵殼、止回閥彈簧、鋼球，再裝上油泵壓蓋、銷、螺釘，用泵聯軸節手拌旋轉，應無滯阻和明顯輕重。
5、裝上進油嘴，溢流閥閥片、壓板。
6、裝上泵部件的排氣閥、油盒、擋油板等零件。
7、把泵部件、 鍵、聯軸節、電機裝在支架上。
8、裝上氣鎮連接軟管，與低級端蓋上氣鎮接頭連接。
9、裝上油箱，觀察油箱墊片下部是否與支架緊貼。
10、插入進氣管，法蘭固緊。
注意事項：
1、裝配時磨擦面應涂上清潔真空泵油。
2、記住零件原裝位置，可減少跑合時間。
3、緊固件應無松動。
4、磨損零件應檢查并酌情修整或調整。
5、裝配后應觀察運轉情況用在泵口測量極限真空，不合要求時加以調整。
修。⑥、在修檢泵同時，亦應對系統管道，閥門和電動機加以清理檢
七、故障及消除
（一）、極限真空不高及其消除：
1、油位太低，不能對排氣閥起油封作用，有較大排氣聲，可加油。
2、油被可凝性蒸汽污染而引起真空度下降，可開氣鎮閥凈化或換新油。
3、泵口外接管道、容器、測試儀表管道、接頭等漏氣，大漏時，有大排氣聲，排氣口有氣排出，應找漏，消除之。
廣東中德制泵18025183443:
4、進氣嘴或氣鎮閥橡膠件裝配不當，損壞或老化，應調整或更換。
5、油孔堵塞，真空度下降，可放油，拆下油箱，擰開進油嘴，疏油孔。
6、高、低級端蓋軸封損壞或老化，應更換。
7、氣道壓蓋墊片裝配不當，應調整。
8、真空系統嚴重污染，包括容器、管道等，應予清洗。
9、旋片彈簧折斷，應予調換。
10、旋片、定子或銅襯摩損，應予以檢查，修整或調換。
11、泵溫過高，這不但使油粘度下降，飽各蒸汽壓升高，還可能造成泵油裂解，應改善通風冷卻，降低環境溫度，如所抽氣體溫度太高應予先冷卻后再進入泵內。
（二）、噴油：
檢查油位是否過高，擋油板位置是否正確牢固。
（三）、漏油：
1、查看放油螺塞、油標、油箱墊片是否損壞或裝配不當，應調整更換。
2、泵與支架的連接螺釘未擰緊，油封裝配不當或磨損也會漏油，不會污染場地，不嚴重的可繼續使用，嚴重的應更換油封、墊圈或調整裝備。
（四）、噪聲：
旋片彈簧折斷，進油量增大，旋片漲死等，應檢查、調整或更換。
（五）、返油：
1、氣道壓蓋墊片裝配不當，應調整。
2、兩端蓋內油封裝配不當或損壞，調換之。
3、排氣閥片損壞，調整之。
-9-
